petit problème de fabrication fusil en bois

[mathieu_lacage]

Bonjour,

J'ai commencé à me fabriquer un fusil bois il y a quelques semaines et je suis en train de finaliser la première version: http://cutebugs.net/blog/fusil-2016-09-20.html

Il me reste encore quelques détails à régler avant de le mettre à l'eau:
1. fixer un guide fil pour le moulinet sur le haut de la tête du fut. Genre, http://s32.postimg.org/6bpboqfph/20160518_181212.jpg
2. équilibrer le fusil pour qu'il soit neutre dans l'eau et que le tenir par la poignée ne soit pas fatiguant

Pour ce qui est de 1., je pense que l'original teaksea dont je me suis inspiré est fixé soit comme un rivet frappé soit soudé mais j'avoue avoir du mal à voir comment je pourrais reproduire un process ou l'autre avec mon outillage limité. Est-ce que quelqu'un aurrait une suggestion pour une fixation de remplacement pour router le fil du moulinet en tête de flèche ?

Et pour ce qui est de 2., je me demande si il y a une alternative à prendre le fusil avec moi en mer (je n'ai ni piscine ni baignoire disponible) et à ajouter des poids dessus jusqu'à ce qu'il soit neutre et ensuite, faire des petits trous dans le fut pour y couler du plomb fondu de poids équivalent au poid déterminé dans l'eau. (je suis à peu près certain que je dois ajouter du poids car le fut est fait en fraké dont la densité est assez faible.

Mathieu

[jTAG]

des idées pour le 1 :

- 2 trou, un U en inox dans les trous collé à la colle à bois, je sais pas si ça peut tenir à voir ?

- un petit œillet à visser en inox, pris dans le bois ça bougera pas, mais pas dit que ça soit super esthétique sauf si tu le vis à fond jusqu’à l'œillet et encore

- un clou U en inox et quelques coups de marteau

[rouget]

le résultat global est pas mal du tout

[gangréjo83]

pourquoi couler du plomb ? ajouter dans la cavité prévue pour des petits plombs de
pêche , genre chevrotines ou plus petits , puis fermer avec une plaque d'inox....
pour le guide fil un morceau de queue de fourchette ou cuillère en inox percée et
chanfreinée pour que la ou les têtes des vis ne dépassent pas et repliée, percée et
chanfreinée sur les deux faces pour éviter l'abrasion du fil .....
il y a des fourchettes qui ont la queue épaisse pas trop large et arrondie au bout....
sinon ta plaque que t'as mis pour bloquer les sandows t'en fait une autre avec
une toute petite queue repliée et percée coté gâchette comme sur l'abellan...

[mathieu_lacage]

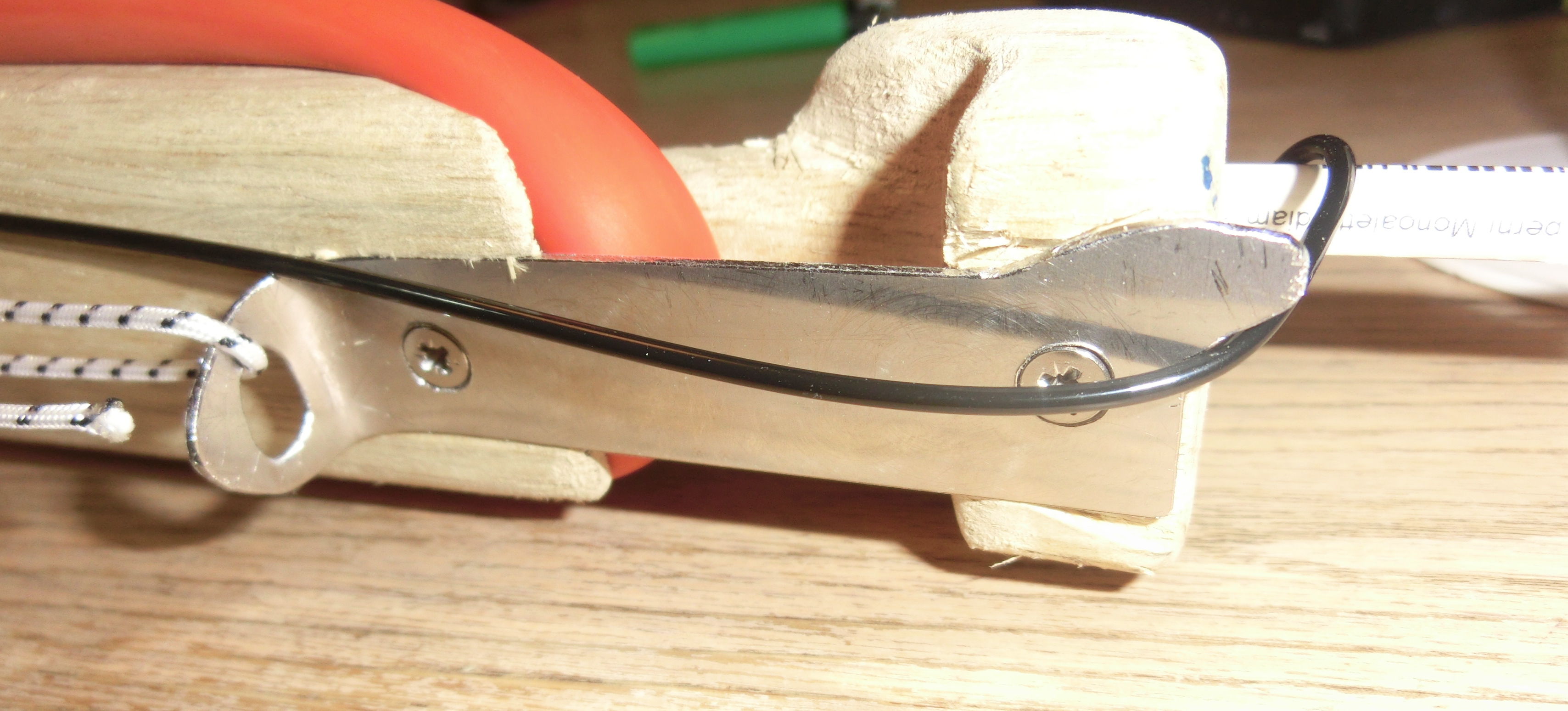

Ok, je note: merci pour ces conseils. Pour info, j'ai refais le bidule en inox sur la tête pour ajouter le passe-fil:

passe-fil

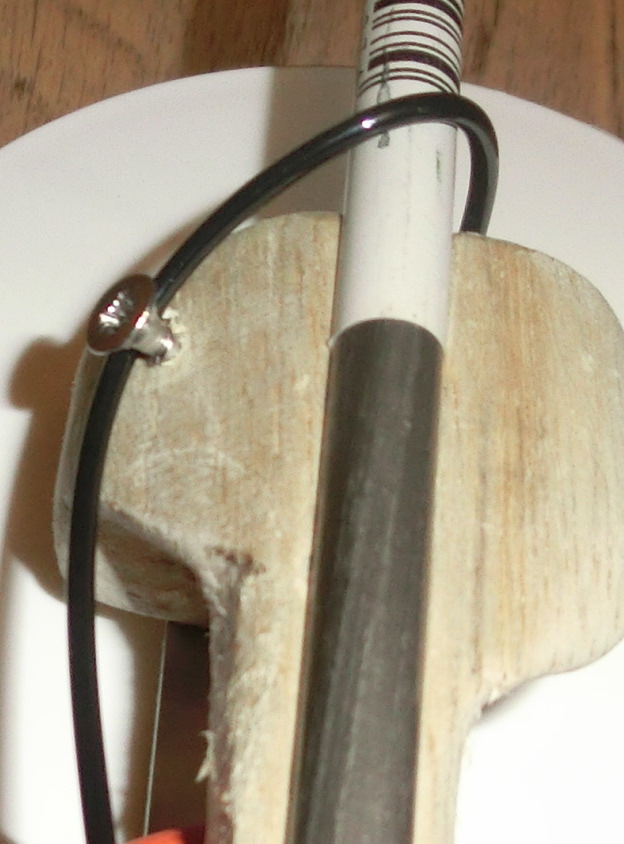

J'ai un peu honte mais j'ai mis un vis sur la tête pour tenir la flèche car je n'ai pas trouvé de clou inox à mon leroy merlin du coin et que la quincaillerie de marine du port n'est pas ouverte le samedi...

vis pour tenir la flèche avec le fil


Pour l'équilibrage, je me suis dit que le plus simple est probablement de faire un trou vers le milieu du fut là, juste sous le centre d'inertie. Bref, il ne me reste plus qu'à determiner de quelle taille je fais le trou histoire d'éviter de faire un trou vraiment trop gros ou d'avoir à le refaire 10 fois. Est-ce que quelqu'un a une suggestion ?

[jTAG]

le problème de ta vis dans la tête c'est qu'il est pas exclu que le fil vienne s'y loger au départ de la flèche et s'y coincer :/

[freediving kid]

sympa le résultat
d'accord avec JTAG, il est pas exclu que le fil vienne se prendre dans la vis donc tu devaris la tailler et tu devrais poncer la languette en métal de la tête au niveau du fil car il risque de l'abîmer...
sinon pour l'équilibrage, il est important de prévoir une cavité dans la tête, une au milieu et une dans la crosse ou pas loin car si le fusil flotte un peu trop de la tête, et que tu rajoutes ton plomb au milieu, ça ne solutionnera rien... D'ailleurs, lors de ta sortie, tu devrais partir avec des olivettes de pêche de 5g déjà sur du nylon pour connaitre la quantité de plomb nécessaire, et où

[freediving kid]

j'ai peut être une solution pour le passage des sandows mais il me faudrait leur diamètre au repos, leur diamètre à l'étirement maximal et une photo de la tête

[mathieu_lacage]

sympa le résultat
d'accord avec JTAG, il est pas exclu que le fil vienne se prendre dans la vis donc tu devaris la tailler

Ok.

et tu devrais poncer la languette en métal de la tête au niveau du fil car il risque de l'abîmer...

ça, c'est déja fait.

sinon pour l'équilibrage, il est important de prévoir une cavité dans la tête, une au milieu et une dans la crosse ou pas loin car si le fusil flotte un peu trop de la tête, et que tu rajoutes ton plomb au milieu, ça ne solutionnera rien...

Ah... Effectivement.

D'ailleurs, lors de ta sortie, tu devrais partir avec des olivettes de pêche de 5g déjà sur du nylon pour connaitre la quantité de plomb nécessaire, et où

Déja prévu

Merci !

[freediving kid]

[mathieu_lacage]

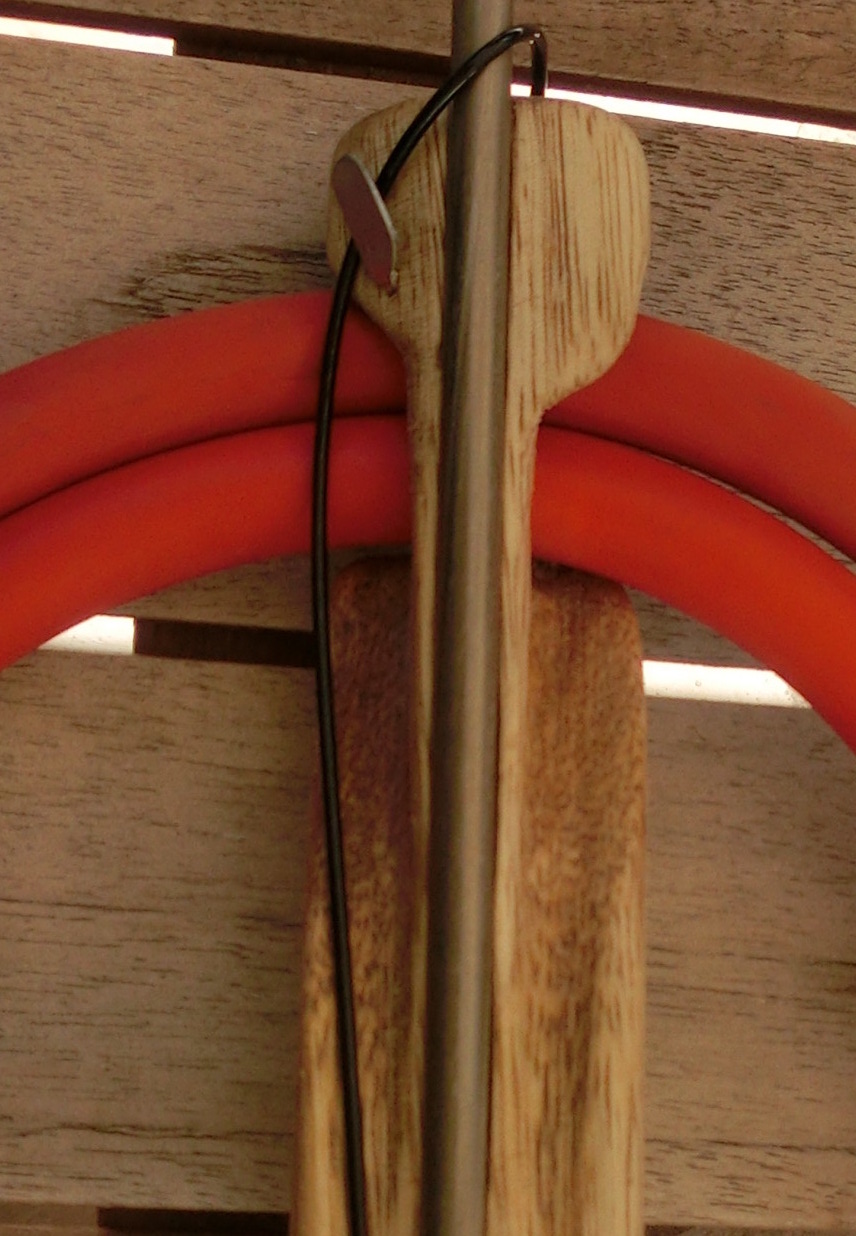

Pour info, j'ai finit par découper un morceau d'inox plat avec un bidule en forme de clou en dessous pour le planter dans la tête puis le plier:


Ca a du me prendre plus de temps de faire ça que tout le reste de l'acastillage mais je pense que c'est effectivement mieux que la vis...

Bref, au final, huilé (4 couches), tout monté:

http://cutebugs.net/blog/fusil-1/final-overview.jpg

Il me reste à équilibrer ça en mer le weekend prochain

[stepharcher]

Très joli travail

il y a de toujours des petits soucis à comprendre et corriger sinon ça ne serait pas marrant

[tazar06]

bravo

[dede4240]

hello,
good job
quel bois as tu utilisé et comment l'as tu protégé ?
merci

[gangréjo83]

joli reste plus qu'a pécho du poisson

Ca a du me prendre plus de temps de faire ça que tout le reste de l'acastillage mais je pense que c'est effectivement mieux que la vis

plutôt que de galérer tu aurais pu utiliser une petite vis en L , comme celles qu'on utilise
pour pendre les trousseaux de clefs sur les tableaux en bois ...mais de petite taille en
inox ou laiton.....
sinon , vu la puissance des doubles sandows tu devras monter ton nylon en double longueur ,
et il va falloir que tu bricole une autre petite pièce en inox....lol

[mathieu_lacage]

quel bois as tu utilisé et comment l'as tu protégé ?

c'est du frake: http://tropix.cirad.fr/FichiersCompleme ... /FRAKE.pdf et j'ai utilisé le mélange magique huile de lin/essence de térébentine/sicatif

Je ne suis franchement pas sûr que ce soit super stable dans l'eau mais j'ai vu certains l'utiliser dans des fusils (pas en massif) et je me suis dit qu'il fallait bien essayer...

Et oui, 15 couches de vernis, ça serait probablement suffisant pour le protéger mais je préfère prendre le risque.

plutôt que de galérer tu aurais pu utiliser une petite vis en L , comme celles qu'on utilise
pour pendre les trousseaux de clefs sur les tableaux en bois ...mais de petite taille en
inox ou laiton.....

J'y ai pensé mais je n'ai pas trouvé en inox A4 dans les quincailleries où je suis allé

sinon , vu la puissance des doubles sandows tu devras monter ton nylon en double longueur ,
et il va falloir que tu bricole une autre petite pièce en inox....lol

J'ai monté un moulinet pour éviter d'avoir à faire cela.

[gangréjo83]

J'ai monté un moulinet pour éviter d'avoir à faire cela.

pas compris là.....
l'avantage des doubles sandows c'est d'avoir plus de puissance donc plus portée et une
meilleure pénétration.....donc double longueur pour avoir cette portée accrue ....
le moulinet c'est fait pour laisser nager un poisson mal tiré afin d'éviter qu'il ne se
déchire ou une grosse pièce pour pas qu'elle t'arrache le fusil des mains ,la laisser
se fatiguer et avoir plus d'aisance pour la récupérer ( faut il encore que le frein
soit réglé correctement ) ou pour éviter d'avoir a lacher le fusil si l'ors d'un tir en
fin d'apnée la flêche ou le poisson s'enrague et ainsi le perdre si l'eau est sale ou
qu'il y a beaucoup de courant .....

[mathieu_lacage]

Le frein du moulinet est tout juste serré pour éviter que le fil se balade tout seul dans le courant et qu'il se déroule sans a-coup lors du tir.

[gangréjo83]

Le frein du moulinet est tout juste serré .

ok , ca c'est bien , mais.....

et qu'il se déroule sans a-coup lors du tir

les doubles sandows chez nous en France ou on a tres rarement l'ocaze de
tirer des monstres , c'est pour avoir plus de portée
cette portée acrue , elle ne vas pas sortir du moulinet.....
sur ton lien avec les tofs de ton gun , le fil nylon noir il faut que tu le
double sinon je ne vois pas l'interet de fabriquer un tel gun , avec
une telle masse , understand ??????

[PIT06]

Gangrejo a raison, double longueur de fil indispensable pour atteindre un poisson à 4m.

Beau gun, bravo !
