Fabrication de mon Roller bois : VAZIPAPY

[dede4240]

En fait je pensais conserver la poutre au carré le plus longtemps possible donc dans l'idée, je veux creuser le trou pour la cassette, puis percer les deux trou pour la fixer, ensuite je couperai le flingue à la bonne forme a la scie sauteuse

[fredfoes]

En fait je pensais conserver la poutre au carré le plus longtemps possible donc dans l'idée, je veux creuser le trou pour la cassette, puis percer les deux trou pour la fixer, ensuite je couperai le flingue à la bonne forme a la scie sauteuse

[freediving kid]

En fait je pensais conserver la poutre au carré le plus longtemps possible donc dans l'idée, je veux creuser le trou pour la cassette, puis percer les deux trou pour la fixer, ensuite je couperai le flingue à la bonne forme a la scie sauteuse

mais tu auras plus de matière à percer ?
tu as un perceuse à colonne ?

[dede4240]

Elle est chez mes parents mais je dois pouvoir la récupérer
J ai pas envie de me foirer sur une connerie de ce genre

[freediving kid]

bah si tu une perceuse à colonne,

[dede4240]

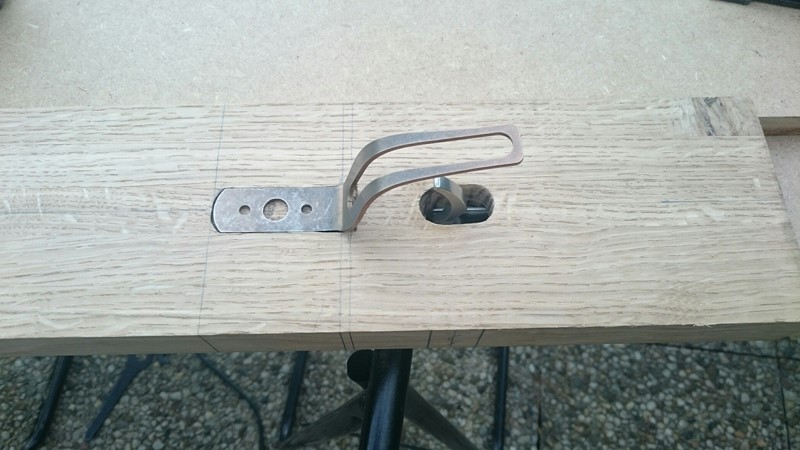

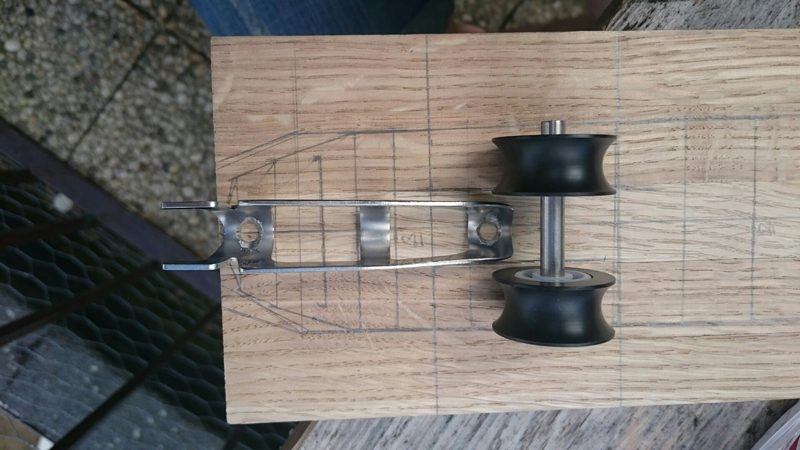

le doute m'habite concernant la position de cette fourchette?? Faut il qu'elle dépasse de l'extrémité du fut de la sorte ou est ce qu'il faut la reculer un peu plus vers le talon du flingue?
De même, on avait parlé précédement du fait de " décaisser" pour éviter les tir bas, si la fourchette est positionnée comme sur la photo, j'ai du mal a comprendre comment faire
merci


edit: apparemment il faudrait le mettre plus comme ça ??


[fredfoes]

Comme sur la Photo 1 m'sieur mais il est soit trop court soit les poulies ne sont pas au bon emplacement.

Le kid t'en dira plus, il est insatiable sur le sujet

[freediving kid]

fred a raison (deus fois d'ailleurs ), il faudrait le reculer jute de 5mm (par rapport à la photo 1)
l'intérêt de décaisser, c'est que le talon ne tape pas le bas intérieur du stopper, donc il faut que le dessus de la tête (qui va accueillir le stopper) soit plus basse de 5mm par rapport au guide flèche. Le top serait de donner une forme de "U" au haut de ta tête pour que le stopper se cale au mieux. pour se faire, tu peux utiliser ta fraise de 16mm .
un truc, comme l'a dit fred, tes poulies sont trop reculées, il faut que l'axe soit 5mm avant la barre (celles du bas qui reçoivent les vis) centrale du stopper (celle qui n'est pas trouée)

[dede4240]

ok merci pour les retours, donc si je comprend bien, ma fleche ne touche le stopper a aucun endroit si celui ci est 5mm plus bas que le guide flèche?
la flêche n'est alors soutenue que par le guide flêche creusé dans le fut ? Donc lorsque je tire, dès que le talon de la flèche quitte le guide flèche, la flèche ne repose plus alors sur rien c'est bien cela ?

merci

[freediving kid]

oui c'est bien ça
il est 5mm plus bas mais l'espace entre la flèche et le stopper sera de 3mm vu que l'épaisseur est de 2mm. il ne faut pas qu'il y est plus car l'intérieur fait 15mm de haut, 7mm de flèche + 3mm de différence + les ergots 5mm = 15mm

[freediving kid]

alors, tu as avancé ?

[dede4240]

Hello,
malheureusement j'ai bcp trop de boulot en ce moment, ca devrai se calmer d'ici deux semaines... j'ai bon espoir de prendre quelques jours de congés début octobre dans le sud, il faudrait que le flingue soit pret pour l'occasion

[dede4240]

J'ai enfin réussi à me débloquer 4h d'affilée pour avancer mon fusil...
J'ai bien bossé, le rendu est top. Les photos sont faites à la va vite, on dirait que certain défoncage sont foireux mais en fait tout est parfaitement aligné... je ferai d'autres photos prochainement

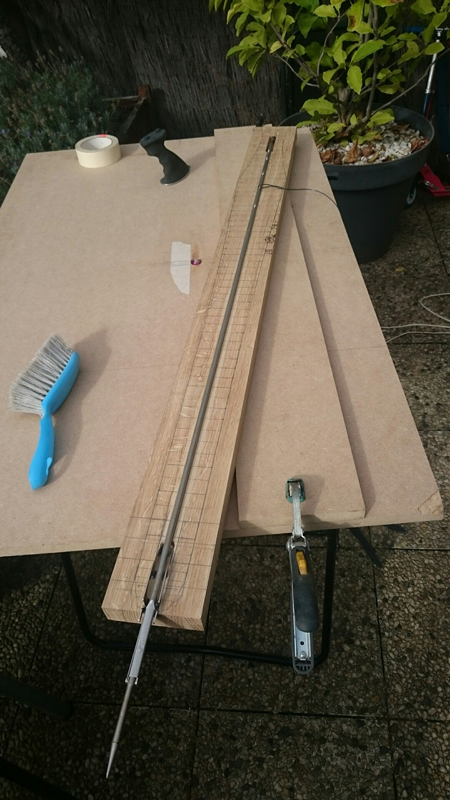

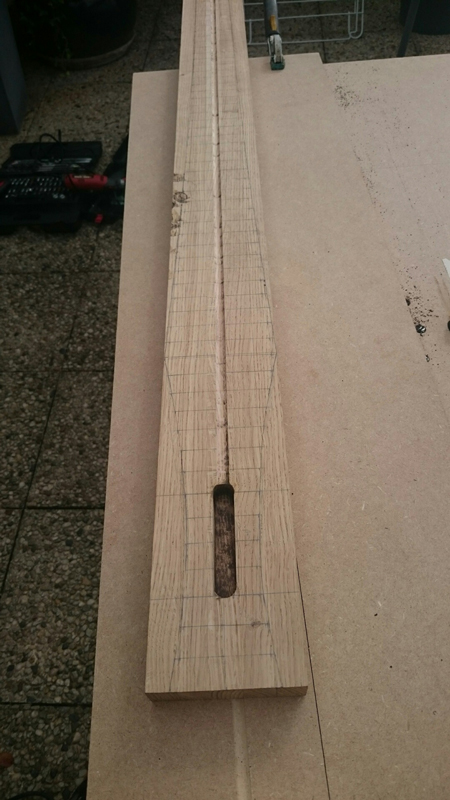

défoncage du trou pour la cassette+ création d'une rigole pour la flêche


la flèche s'insère nickel dedans

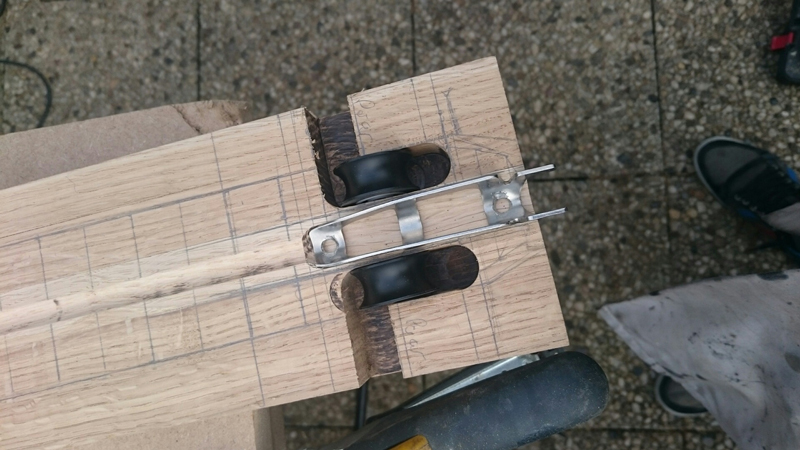

defoncage de 5mm en plus pour faire le trou de la fourchette + défoncage des trous pour les poulies



Defoncage du trou pour la gachette + defoncage pour encastrer la protection de gachette


défoncage des rainures pour encastrer les sandows


[freediving kid]

ça prend une belle forme

[plancha]

Yes quel suspense

[dede4240]

la gorge pour la flèche mesure 2mm, est ce qu'elle vous parait suffisamment profonde? Si ce n'est pas le cas, je peux appuyer un peu sur la tête de la défonceuse pour qu'elle pénètre d'avantage le bois

[tazar06]

Perso pour la gorge profonde 2mm n'est pas suffisant sans vouloir me la jouer tu peux effectivement toujours appuyer un peu sur la tete (de la defonseuse ) pour la penetration...... Ca aide

Ok je sors ...........

[freediving kid]

la gorge pour la flèche mesure 2mm, est ce qu'elle vous parait suffisamment profonde? Si ce n'est pas le cas, je peux appuyer un peu sur la tête de la défonceuse pour qu'elle pénètre d'avantage le bois

ça suffira largement

[dede4240]

J ai fait quelques tests, ça a l air de coulisser correctement, mais celle du Denton est peut être un poil plus profondes faut que je vérifie

[freediving kid]

J ai fait quelques tests, ça a l air de coulisser correctement, mais celle du Denton est peut être un poil plus profondes faut que je vérifie

la plupart des rollers ont un guide très peu prononcé (voir pas du tout) : alemanni, carls'gun, jfe, roisub, diante sub...
