Fabrication d'un flingue
Modérateur : Modo's
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Fabrication d'un flingue
Bonjour à tous
ça faisait un bail que ça me trottait dans la tête mais il y avait toujours une bonne occasion pour repousser le projet.
Depuis 28 ans que j'ai débuté la chasse sous marine, j'ai eu des dizaine de flingues, tous mieux et tous plus aimant à poissons que le précedent.
Aujourd'hui la mode est aux poutres plates multi sandows roulétisées, on est bien loin de la simplicité même si ça fonctione très bien
Partant pour la nouvelle calédonie en avril, je voulais un flingue long ( 120/130 ) léger, maniable, et puissant ( pouvant chasser sur le récif aussi bien que dans le bleu )
C'est avec ce cahier des charges que je cogitait ma réalisation
ça faisait un bail que ça me trottait dans la tête mais il y avait toujours une bonne occasion pour repousser le projet.
Depuis 28 ans que j'ai débuté la chasse sous marine, j'ai eu des dizaine de flingues, tous mieux et tous plus aimant à poissons que le précedent.
Aujourd'hui la mode est aux poutres plates multi sandows roulétisées, on est bien loin de la simplicité même si ça fonctione très bien
Partant pour la nouvelle calédonie en avril, je voulais un flingue long ( 120/130 ) léger, maniable, et puissant ( pouvant chasser sur le récif aussi bien que dans le bleu )
C'est avec ce cahier des charges que je cogitait ma réalisation
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
Je me suis donc équipé:
1 tube carbone 26/30 en 140 cm
1 cassette inversée Méandros L
1 Poignée Meandros
1x2m sandow de 14mm
1 bombe de mousse éxpansive
1 tube de bi composant araldite 2031
1 rondin de teck 25 mm x 30 cm
quelque clous inox en 2.5mm
1 20x20 cm contreplaqué marine en 18mm
1 cartouche de sika noir
vis inox
1 tube carbone 26/30 en 140 cm
1 cassette inversée Méandros L
1 Poignée Meandros
1x2m sandow de 14mm
1 bombe de mousse éxpansive
1 tube de bi composant araldite 2031
1 rondin de teck 25 mm x 30 cm
quelque clous inox en 2.5mm
1 20x20 cm contreplaqué marine en 18mm
1 cartouche de sika noir
vis inox
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue

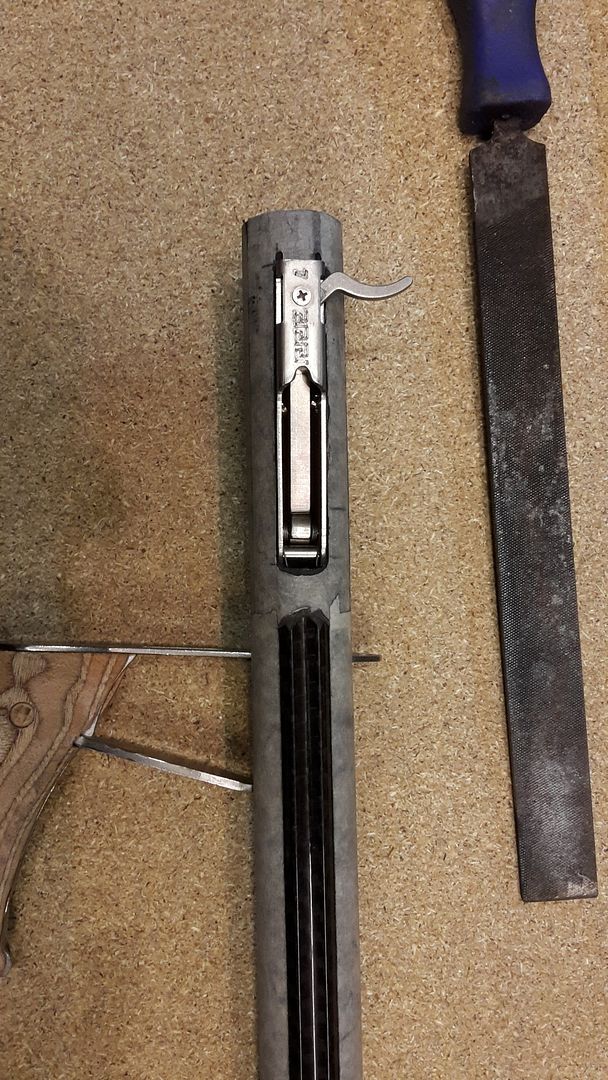

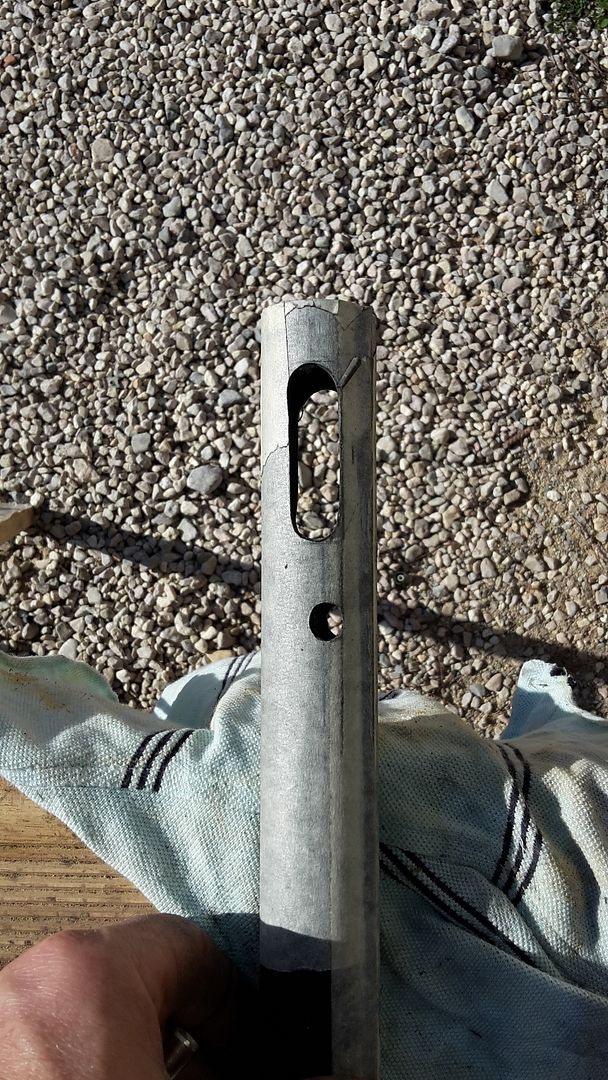

Comme le tube est en rail intégral, j'ai suppimé une partie du dit rail pour tracer les mesures de la cassette
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
Re: Fabrication d'un flingue
Sacré chantier Fredo Je suis curieux de voir le résultat final
T'as coupé le tube (celui camo façon RA) en deux pour insérer la cassette si j'ai bien compris? T'as pas peur que ça le fragilise, au risque que tout t'explose à la tête au premier chargement? (ce que je ne te souhaite pas évidemment)
Tu le finis vite et on sort la semaine prochaine? je veux assister à ça!!
T'as coupé le tube (celui camo façon RA) en deux pour insérer la cassette si j'ai bien compris? T'as pas peur que ça le fragilise, au risque que tout t'explose à la tête au premier chargement? (ce que je ne te souhaite pas évidemment)
Tu le finis vite et on sort la semaine prochaine? je veux assister à ça!!
"Qui sait se contenter est riche."
Lao Tseu
Lao Tseu
- tazar06
- Flèche de platine
- Messages : 3860
- Inscription : dim. sept. 04, 2005 5:14 pm
- Localisation : Antibes
Re: Fabrication d'un flingue
sacre boulot
vivement les résultats balistique
vivement les résultats balistique
alias " patte de lapin " ou pas
Re: Fabrication d'un flingue
ça c'est du bricolage
Par contre c'est sur qu'il n'y a aucun risque pour le tube ? (ou pour celui qui s'en servira)
faut avoir confiance
Par contre c'est sur qu'il n'y a aucun risque pour le tube ? (ou pour celui qui s'en servira)
faut avoir confiance
"le déménagement c'est maintenant"
Re: Fabrication d'un flingue
Je me mets en quatre pour faire le rabat-joie à ta place mais tu peux quand même pas t'empêcher d'en remettre une couche Bastian
C'est maladif en fait
C'est maladif en fait
"Qui sait se contenter est riche."
Lao Tseu
Lao Tseu
Re: Fabrication d'un flingue
tu vas pas me gâcher mon plaisir quand même
"le déménagement c'est maintenant"
- eghon06
- Flèche d'argent
- Messages : 150
- Inscription : lun. nov. 23, 2015 1:35 pm
- Localisation : Levens 06
Re: Fabrication d'un flingue
la suite la suite !
en fait je voudrais voir comment ça évolue et comprendre l'intéret de cet aventure trouer un tube carbone me semble un peu contre-nature alors ça m'interpelle
en fait je voudrais voir comment ça évolue et comprendre l'intéret de cet aventure trouer un tube carbone me semble un peu contre-nature alors ça m'interpelle
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
Salut VincentFu Manchu a écrit :Sacré chantier Fredo Je suis curieux de voir le résultat final
T'as coupé le tube (celui camo façon RA) en deux pour insérer la cassette si j'ai bien compris? T'as pas peur que ça le fragilise, au risque que tout t'explose à la tête au premier chargement? (ce que je ne te souhaite pas évidemment)
Tu le finis vite et on sort la semaine prochaine? je veux assister à ça!!
Le tube RA était foutu, fissuré il prenait l'eau, c'était celui de Pierrot qui l'avait descendu à plus de 60m. il m'a servit dde crash test.
Le tube est complètement vide, simplement bouchonné aux extrèmités, et comme dirait notre amis JP Coffe: C'est d'la meeeeerde ces RA, de la meeeeerde
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
C'est reparti,

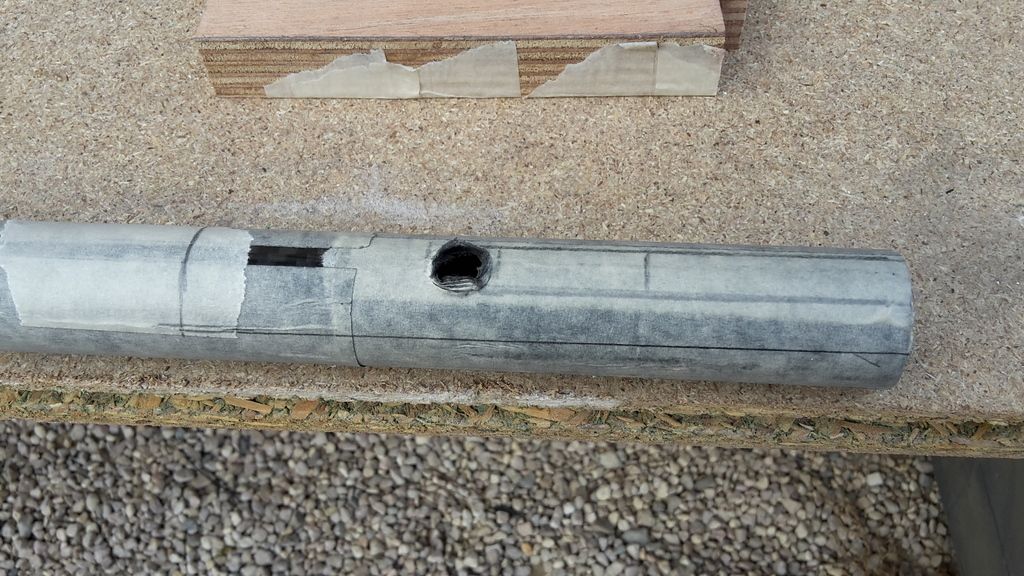

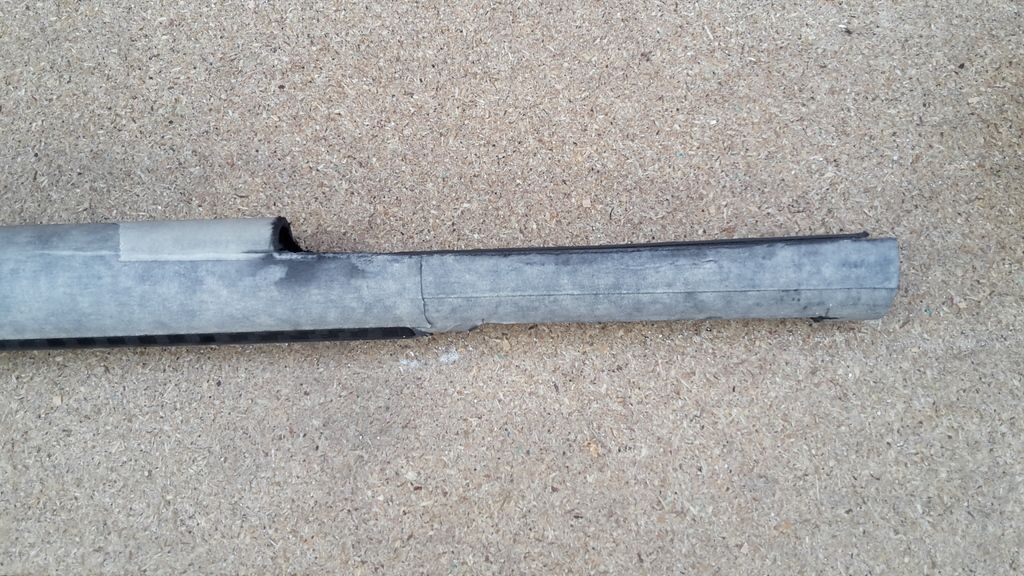

découpage de la partie arrière pour pouvoir lui glisser un insert secret sur lequel viendra se visser le support poignée
----
découpage de la partie arrière pour pouvoir lui glisser un insert secret sur lequel viendra se visser le support poignée
----
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue

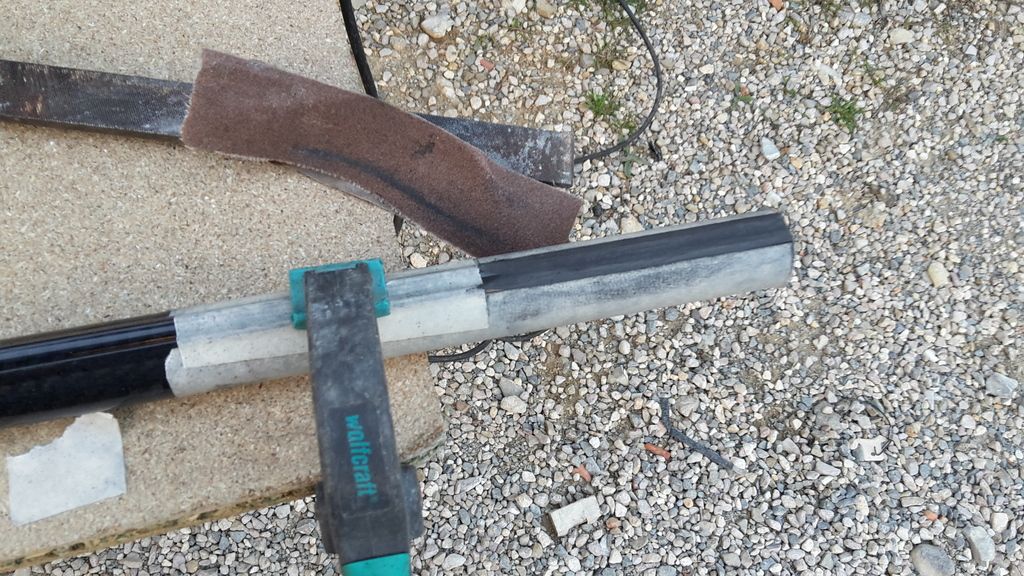

Tant que j'y suis, j'en profite pour verifier la planéïté et perpendiculatité de mon insert poignée qui se présente pas mal
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- fredfoes
- Flèche de platine
- Messages : 513
- Inscription : mer. juin 10, 2015 9:06 pm
- Localisation : hors de france
Re: Fabrication d'un flingue
fredfoes a écrit :On redémonte tout avant collage définitif et je rempli le tube de mousse expansive pour augmenter la flotabilité et l'écrasement à la pression. c'est que pépère frolla frétille d'impatience pour le crash test, le flinge doit flotter avec une flèche de 7.5 voir 8 mm
( en même temps, ce tube est vraiment de meilleure qualité que les RA, il font 2mm d'épaisseur pour 30mm de diamètre, un RA fait 1.5mm pour 29 mm )
Mise en place de la canule
Remplissage complet
enjoy
Dernière modification par fredfoes le ven. déc. 25, 2015 7:28 pm, modifié 1 fois.
Quand Bruce Banner est énervé, il devient Hulk. Quand Hulk est énervé, il devient......Chuck Norris.
- wahoo
- Flèche d'argent
- Messages : 152
- Inscription : mer. avr. 12, 2006 4:13 pm
- Localisation : ANTIBES
Re: Fabrication d'un flingue
Je pense qu'au lieu de la mousse expansée, tu aurais eu plus de flottabilité avec 2 bouchons, et de l'air au milieu...
Car avec ce que tu vas mettre dessus, je doute fort que çà flotte. Et tes découpes risquent de fragiliser fortement ton tube.
2X14 pour propulser une flèche de 7.5mm/8mm, c'est un peu juste.... un triple serait mieux
Un gros tube carbone de 28X32 aurait été plus adéquate pour ton montage. Avec une poignée PICASSO COBRA MAGNUM (mécanisme inox inversé) et une tête 3 sandows comme celle là :
http://www.planetdivestore.com/dive/spe ... 7/14246/sc
Mais je peux me tromper, je te le souhaite.
En tout cas tu bricoles pas mal du tout, bon courage....
Car avec ce que tu vas mettre dessus, je doute fort que çà flotte. Et tes découpes risquent de fragiliser fortement ton tube.
2X14 pour propulser une flèche de 7.5mm/8mm, c'est un peu juste.... un triple serait mieux
Un gros tube carbone de 28X32 aurait été plus adéquate pour ton montage. Avec une poignée PICASSO COBRA MAGNUM (mécanisme inox inversé) et une tête 3 sandows comme celle là :
http://www.planetdivestore.com/dive/spe ... 7/14246/sc
Mais je peux me tromper, je te le souhaite.
En tout cas tu bricoles pas mal du tout, bon courage....
Une femme qui n'a jamais vu son chéri pêcher ne sait pas quel homme patient elle a rencontré... Mais toi tu le sais !
Re: Fabrication d'un flingue
tu as déjà eu l'occas de faire ce genre de découpe sur un tube ? et de l'utiliser ensuite bien entendu ?
